Adatto anche per collegare apparecchi che dovrebbero funzionare solo a motore acceso durante la carica, ad esempio il frigorifero a 12 V di una roulotte.

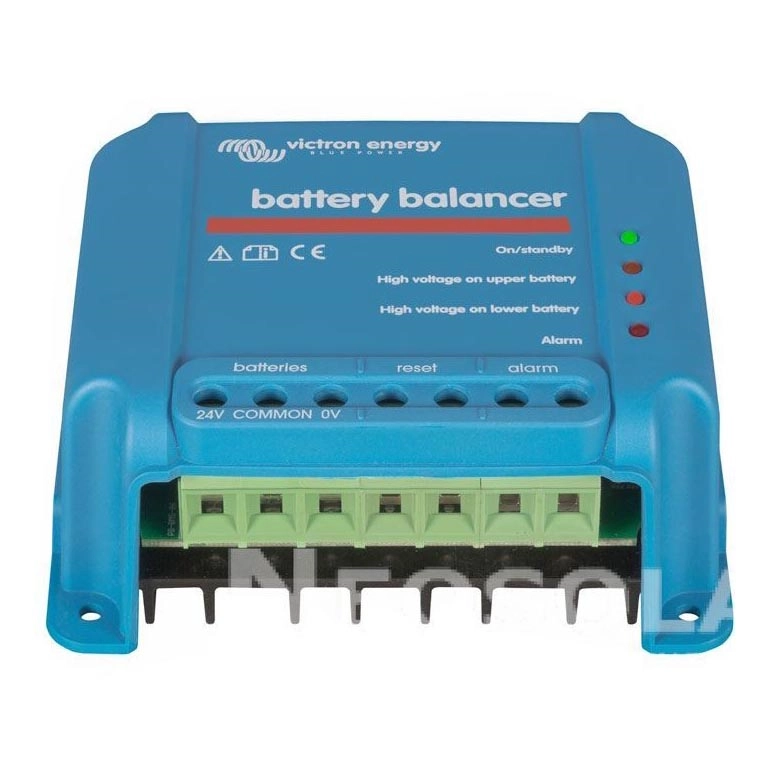

Il bilanciatore permette di correggere lo sbilanciamento delle batterie collegate in serie e di regolare la carica rispetto allo stato attuale delle singole batterie.
Primariamente progettato per sistemi a 24V con due batterie a 12V in serie.
I bilanciatori di batterie possono essere disposti anche in parallelo per sistemi più complessi.
Per un sistema a 48 V, si utilizzano in totale tre bilanciatori (vedere i diagrammi).
LED verde: il dispositivo è attivo e la tensione misurata è superiore a 27,3V.
LED arancione superiore: la deviazione di tensione è superiore a 0,1V.
LED arancione inferiore: la deviazione di tensione è superiore a 0,1V.
LED rosso: allarme attivato se la differenza tra le batterie monitorate è superiore a 0,2V.
L'allarme persiste fino a quando la differenza non è inferiore a 0,14V o la tensione del sistema scende a meno di 26,6V.
Significato del relè di allarme: nello stato standard è aperto (inattivo).
È chiuso (attivato) quando il LED rosso è acceso, cioè quando la differenza di tensione tra le batterie è superiore a 0,2 V.
Una volta che il LED rosso si spegne, il relè viene aperto (disattivato) di nuovo (la differenza di tensione tra le batterie è inferiore a 0,14 V).
La disattivazione dell'allarme si ottiene interconnettendo le uscite contrassegnate con RESET.
Ciò può essere fatto utilizzando un interruttore.
Intervallo di tensione in ingresso: fino a 18 V per batteria, 36 V in totale.
Livello di tensione per l'attivazione del bilanciatore: 27,3 V 1%.
Livello di tensione per la disattivazione del bilanciatore: 26,6V 1%.
Consumo di energia in stato disattivato: 0,7mA.
Consumo di energia in stato attivato: 50mV.
Corrente massima di bilanciamento: 0,7A con una deviazione di 100mV o più.
Deviazione di tensione per l'attivazione dell'allarme: 200mV.
Deviazione di tensione per l'attivazione dell'allarme: 140mV.
Relè di allarme: 60V/1A, aperto di serie.
Protezione contro le sovratemperature.
Campo di temperatura di funzionamento: 2030 fino a + 50C.
Umidità massima: fino al 95% (senza condensa).
Contatti di connessione: 6 mm2/AWG10, montaggio a vite.
Grado di protezione: IP22.
Tenere presente che l'installazione e lo smontaggio dei pannelli solari e degli accessori solari devono essere eseguiti da una persona qualificata.
